How does JVM work

이 글을 먼저 읽고 오는 걸 추천드립니다: JVM, JRE and JDK

⒈ What is Java Virtual Machine(JVM)

Java Virtual Machine(JVM)의 주된 목적은 Java 컴파일러를 통해 변환된 Byte code(.class 파일)를 Machine code로 변환해주는 것이다. 이 글에서는 JVM의 아키텍쳐를 함께 보면서 어떻게 변환 과정이 이루어지는 지 알아볼 것이다.

JVM의 아키텍쳐는 아래 그림과 같고, 세 가지 큰 요소로 이루어져 있다.

1. Class Loader Subsystem
2. Runtime Data Area
3. Execution Engine

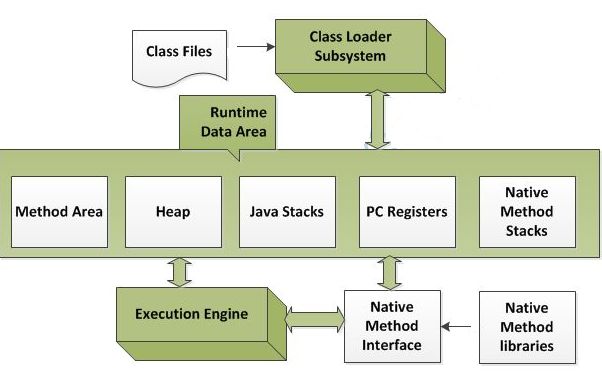

JVM Architecture simple version(careerbless.com)

3가지 요소를 하나씩 자세히 알아보며 어떤 sub components들로 구성이 되어 있고 어떻게 동작하는 지 알아보자.

⒉ JVM’s 3 components

２-⒈ Class Loader Subsystem

Class Loader Subsystem 안에서 세 가지 작업이 프로세싱 되는데, Loading, Linking 그리고 Initialization이다.

1) Loading: 작성한 코드 내에 정의된 클래스들이 불려진다

2) Linking: Verify, Prepare와 Resolve 라는 sub-processing이 이루어진다

• Verify: JVM안의 Byte Code Verifier가 클래스 파일들이 제대로 포맷팅 되어 있는지, 구조적으로 정확한지, Valid한 컴파일러에 의해서 컴파일 되었는지 확인하는 역할을 한다. 만약 invalid 하다고 판단이 되면 java.lang.VerifyError를 던진다

• Prepare: static variables을 위한 메모리를 할당하고 타입에 따라 default value로 initialize한다

• Resolve: symbolic 메모리 레퍼런스들이 원래의 레퍼런스로 변환된다.

3) Initialization: linking process(Prepare, specifically)에서 initialize된 static variables에 할당된 값을 제공하고, static block들이 실행된다.

２-⒉ Runtime Data Areas

Runtime Data Areas에는 총 5가지 요소가 존재한다.

1) Method Area: Static variables를 포함한 모든 클래스 레벨 데이터가 이 곳에 저장된다. JVM안에 오직 한 Method Area만 존재 하기 때문에 모든 resources는 share된다.

2) Heap Area: 모든 Objects, instance variables와 arrays가 이 곳에 저장된다. 역시 JVM안에 오직 한 Heap Area만 존재 하므로 모든 resources는 share된다.

^{Method Area와 Heap Area는 여러 threads들에 의해 share되는 메모리기 때문에 thread-safe하지 않다}

3) Stack Area: 한 thread 당 하나의 stack area가 만들어진다. 그 thread 안에서 불려지는 method들 하나당 하나의 stack이 쌓여 memory에 쌓이고 우리는 stack frame이라고 부른다. 모든 local variables가 저장 되고, 당연히 share되지 않는 resource이기 때문에 thread-safe하다.
Stack frame은 다시 세 가지 작은 요소들로 나누어지는데,

• Local Variable Array: 말 그대로 local variable을 담는 array이다. Method의 모든 parameter와 local variable들을 담고, array의 한 slot당 4 Bytes가 할당된다. int, float과 reference는 1 slot을 차지하고 Byte, short와 char은 담기기 전에 int type으로 변환되기 떄문에 역시 1 slot을 차지한다. double과 long은 2 slots을 차지하고 Boolean은 JVM마다 다르지만 거의 모든 JVM이 1 slot을 할당한다.
  (e.g.) 아래 코드 속 parameter들은 그 아래 그림처럼 local variable array에 담기게 된다.

    class Example
    {
      public void bike(int i, long l, float f,
                  double d, Object o, byte b)
      {
      }
    }

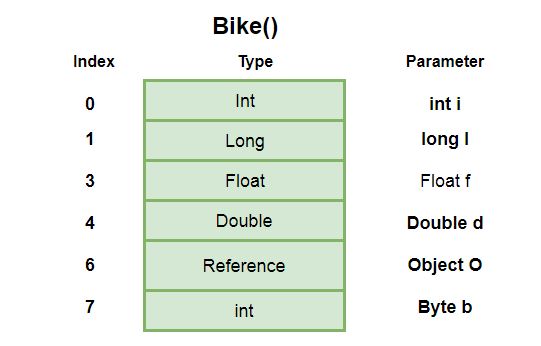

local_variable_array(geeksforgeeks.org)

• Operand stack: 하나의 workspace 또는 work area 라고 생각할 수 있고, calculation 중간의 결과들을 저장할 수 있는 장소이다\
• Frame data: Constant Pool, 이전 스택 프레임에 대한 정보, 현재 method가 속한 클래스에 대한 reference 등의 정보를 갖는다

4). PC Registers: 하나의 thread 당 하나의 PC register가 생성된다. PC register는 현재 실행되는 instruction의 address를 가지고 있다.

만약 현재 실행되는 method가 native라면 PC register의 값은 undefined이다

5) Native Method Stack: Native method의 정보를 저장한다. 하나의 thread 당 하나의 native method stack이 생성된다.

２-⒊ Execution Engine

execution engine(geeksforgeeks.org)

Execution Engine은 RDA에 변환되어 저장된 byte code를 마치 instruction 단위로 읽어서 마치 CPU처럼 하나씩 실행한다. Byte code command는 1-byte의 Opcode와 Operand로 이루어져 있는데, execution engine은 Opcode를 corresponding operand와 함께 실행시키고 다음 Opcode로 넘어간다. 이 과정은 execution engine의 두 요소에 의해 이루어 진다.

1) Interpreter: Interpreter는 byte code instruction을 machine code instruction으로 변환한다.

2) Just In Time(JIT) Compiler: JIT Compiler의 목적은 performance 향상이다. JIT Complier안의 Profiler는 어떤 한 method가 계속 반복적으로 불리는지 감지하는 역할을 한다. 반복적으로 불리는 method를 Hotspot 이라고 부르며 Hotspot이 정해진 thread hold value(JVM마다 다름)에 도달하면 JIT Compiler가 그 Hotspot에 해당되는 native code를 생성한다. 그 뒤로는 interpreter가 매 번 native code로 변환하는 프로세스 대신 JIT compiler에 의해 생성된 native code가 사용함으로써 performance 향상을 이룬다.

⒊ Retrospective

JVM architecture에 관련된 동영상도 많이 보고, 글도 많이 읽으면서 공부할 때는 너무 재미있고 사람들에게 알려줄 생각에 들떠 있었다. 글을 적기 시작하니 도대체 어디서부터 어디까지 설명을 해야할 지 감이 안잡혔다😭. 자세히까지는 알 필요가 없지만 CPU architecture, Stack, Heap, references 등에 대한 기본적인 지식을 가진 사람을 독자로 잡고 글을 써 보았다. 그렇지 않으면 끝까지 읽는 사람이 손에 꼽을 정도로 길고 지루한 글이 될 것 같았다(그렇게 자세한 글을 쓸 자신도 없다🫠). 그래도 아직 부족한 글이라 이미지나 예를 많이 넣어서 조금 더 쉽게 이해할 수 있는 글로 완성 시켜야겠다.
